Spline Ardatzak

Feida Makineria fabrikak pertsonalizatutako ardatzak, gailur edo hortzak dituzten osagai mekanikoak dira, eta elkartze-osagaietan zirrikituekin uztartuz funtzionatzen dute, pare-parea elkartze-osagaietara transferitzen. irristakorra, etab. Gure Spline Shafts serieak barne hartzen ditu Spline Ardatz laukizuzenaetaInvolute Spline Ardatza.

Oinarrizko parametroa:

Modulua:M0.5-5

Doitasun-maila: ISO/DIN 6-10

Hortz kopurua: zenbat eta hortz gehiago, orduan eta karga-gaitasun handiagoa

Presio-angelua: balio arruntak 30, 37,5 eta 45 gradu dira.

Presio angelu txikiagoak karga-gaitasun handiagoa ematen du; angelu handiagoak hobeak dira irristatze konexioetarako.

Diametroa: erreferentziazko zirkulu teorikoa.

Bi mota arruntak:

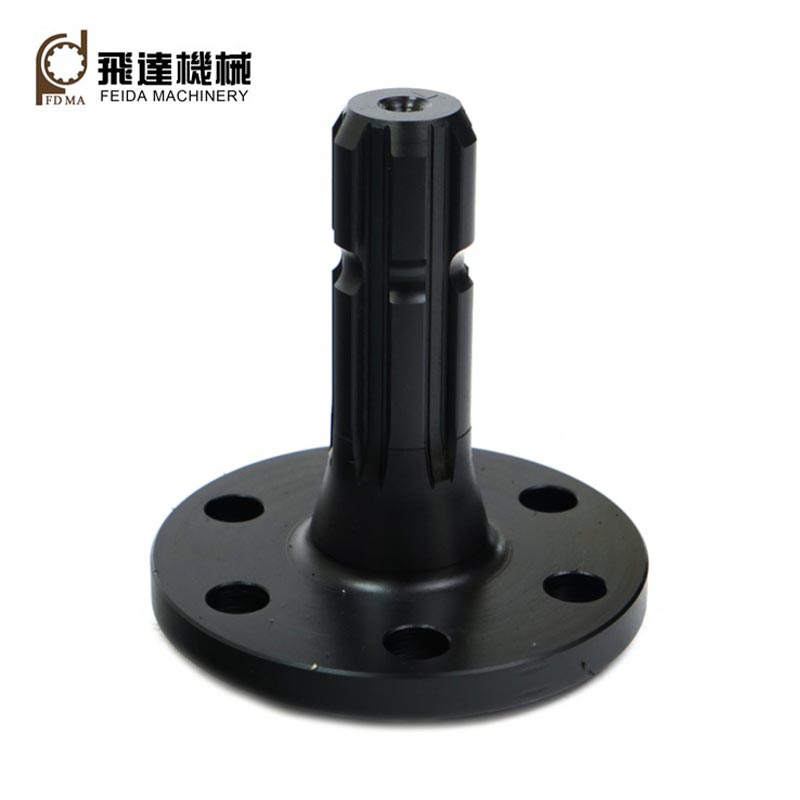

1. Ardatz angeluzuzenak: gailur angeluzuzenak (lauak) eta sustraiak dituzten hortz zuzenak direla eta, diseinu sinplea, fabrikazio kostu baxua eta mekanizazio eta ikuskapen errazaren abantailak dituzte.

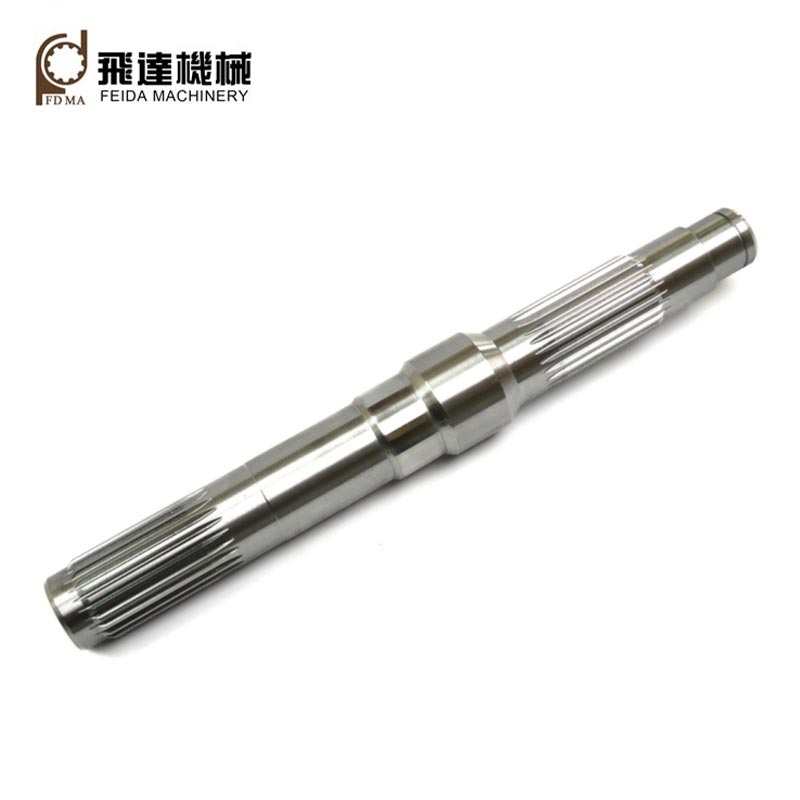

2. Ardatz spline inbolutuak: kurba inbolutiboak (engranaje-hortzen antzekoak), hortz-sustrai biribilduak, altuera uniformea, autozentratzeko funtzioa, karga-gaitasun handia, indar handia eta trukagarritasuna dute.

Aplikazioa:

Involute spline ardatzak karga handiak dituzten konexioetarako egokiak dira, zentratzeko zehaztasun eskakizun handikoak eta dimentsio handiak dituztenak. Aplikazio ugaritan erabiltzen dira normalean, hala nola, automozioko motor-sistemak, zuzendaritza-mekanismoak, itsasontzi-motorrak, helize-sistemak, winches, hegazkin-motorrak, engranaje-kutxak, diferentzialak, transferentzia kaxak, etab.

30 urte baino gehiagoko garapenaren ondoren, Feida Makineriak hiru lantegi ditu orain: transmisio mekanikoko osagaietarako bat, doitasun pertsonalizatuko piezen bat eta txapazko piezen beste bat. Kalitate handiko ardatzak ekoizteko gai gara CNC spline prozesatzeko teknikak erabiliz (adibidez, hobbing, moldaketa, brotxaketa, artezketa, etab.) eta kalitate handiko lehengaiak. (adibidez, 40Cr, 42CrMo, 20CrMnTi, 6061, 7075, etab.).
